拡底式ケミカル・アンカー

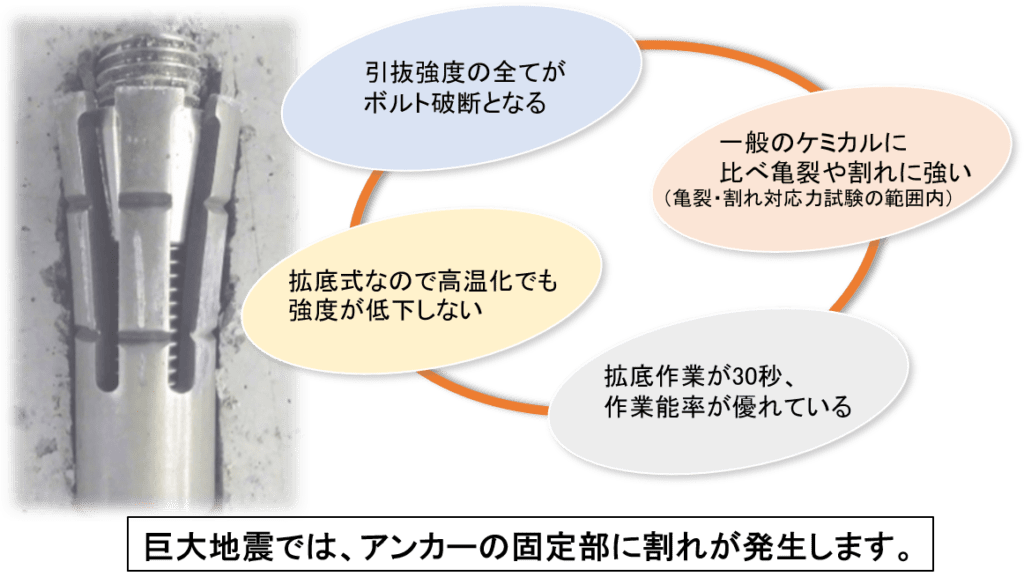

フジタ式拡底アンカーの拡底式ケミカル・アンカー1.引抜強度の全てがボルト破断となる2.一般のケミカルに比べ亀裂や割れに強い3.拡底作業が30秒、作業能率が優れている4.確定しなので高温化でも強度が低下しない

用途

耐震補強・増改築用差筋・RC壁、柱、梁補強・防音壁取り付け・落橋防止・ 橋脚補強・防舷材取付け・堤防かさ上げ ・シラ材、車止め取付け・係船柱、係船環取付け・ 防護柵取付け等

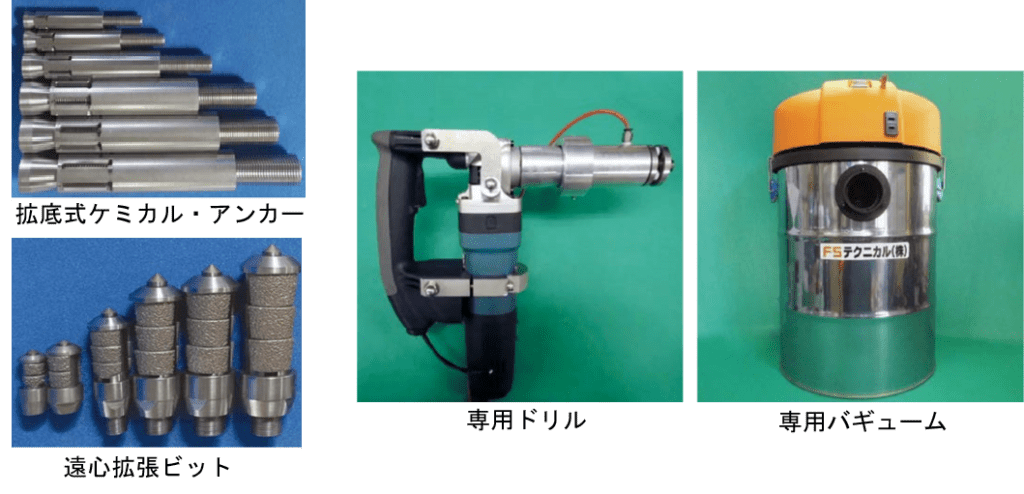

拡底式ケミカル・アンカー専用機材

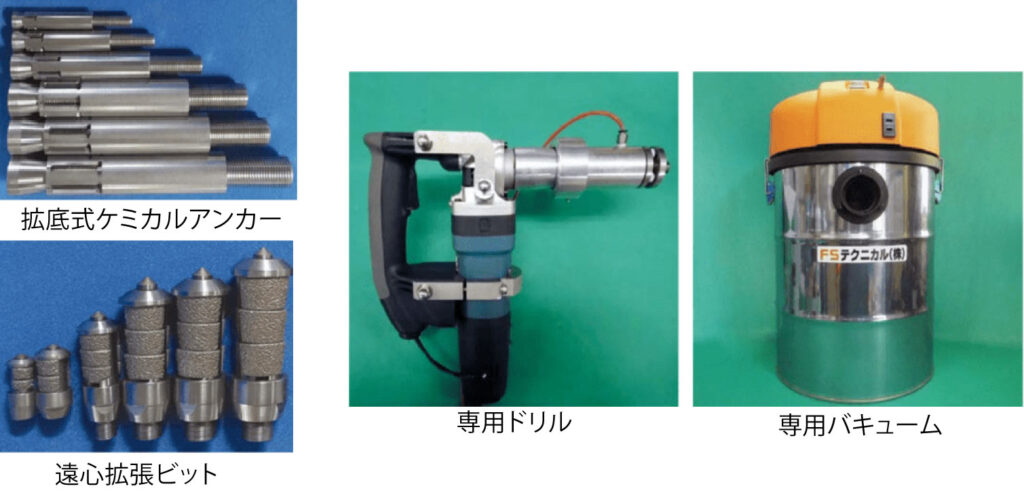

フジタ式拡底アンカーの拡底式ケミカル・アンカー専用機材

拡底式ケミカル・アンカー技術データ

割れ対応力は長期許容引張荷重に対する値

品番 材質 穿孔長 穿孔径 拡張径 せん断応力 最大引抜荷重 割れ対応力
K-M-10 SUS316 準備中
K-M-12 SUS316 120㎜ 18㎜ 22.2㎜ 42.3kN(ボルト破断) 65kN(ボルト破断) 2.5㎜未満
K-M-16 SUS316 160㎜ 23㎜ 28㎜ 75.8kN(ボルト破断) 118kN(ボルト破断) 2.9㎜未満
K-M-20 SUS316 200㎜ 29㎜ 36㎜ 114.9kN(ボルト破断) 171kN(ボルト破断) 4.2㎜未満
K-M-22 SUS316 準備中
K-M-24 SUS316 準備中

各ボルトの長期許容荷重の範囲内で使用して下さい。※特注生産可能20dまで

※試験条件:供試体Fc18、アンカーボルトSUS316L

拡底式ケミカル・アンカー施工図

フジタ式拡底アンカーの拡底式ケミカル・アンカー施工図1.下穴穿孔2.遠心ビット挿入3.孔の最深部拡底4.孔の最深部拡底状況5.拡底幅の確認6.ケミカルの注入7.アンカーの挿入8.アンカーの固定

亀裂及ひび割れ対応力試験

フジタ式拡底アンカーの拡底式ケミカル・アンカー亀裂及ひび割れ対応力試験フジタ式拡底アンカーの拡底式ケミカル・アンカーひび割れ試験結果
