逆エッジ型拡底アンカー(フジタ式拡底アンカー)

※フジタ式拡底アンカー(逆エッジ型拡底アンカー)は、拡底式アンカーとして日本で唯一、JCAAの認証を取得しております。

日本建築あと施工アンカー協会認証番号:第19-0002号フジタ式拡底アンカーNETIS逆エッジ型拡底アンカー(フジタ式拡底アンカー)

※逆エッジ型拡底アンカーの最大施工可能範囲20d

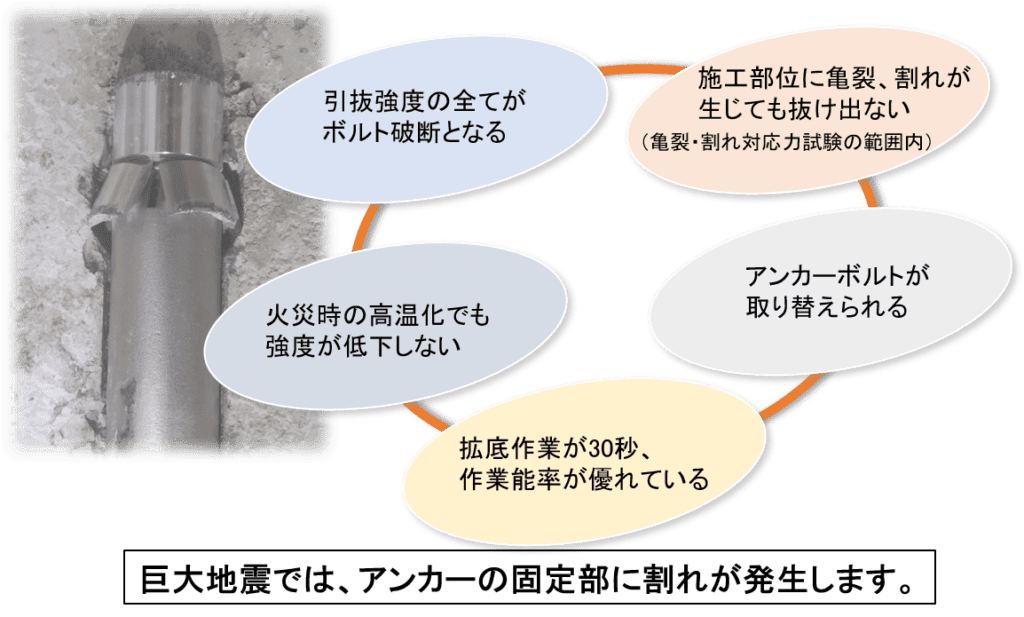

逆エッジ型拡底アンカーの最大の特長

逆エッジ型拡底アンカーの最大の特長は当然の事ではありますが、Fc18Nのコンクリート躯体であっても確実にボルト破断に到達します。

さらに、逆エッジ型拡底アンカーの拡底機能は下図のように開脚型拡底刃が引抜き荷重(開口部)の方向に向って開く機構です。

逆エッジ型拡底アンカー逆エッジ型拡底アンカー

もし、アンカーの施工部位に割れや裂け目が発生しても、その幅に応じて逆エッジ型拡底アンカーの開脚型拡底刃が追従して開く機能を備えております。

開脚型拡底刃の開脚幅=R1+R2

M-12:R1+R2=16㎜

M-16:R1+R2=20㎜

M-20:R1+R2=28㎜

用途

トンネル照明設備・換気設備・非常設備・放送設備・可変式道路情報板設備・高速規制標識設備・CCTV設備・計測設備・移動無線設備・視線誘導設備・遮音壁・裏面吸音板・標式・検査路・排水管・落下防止柵・中央分離帯転落防止柵・その他

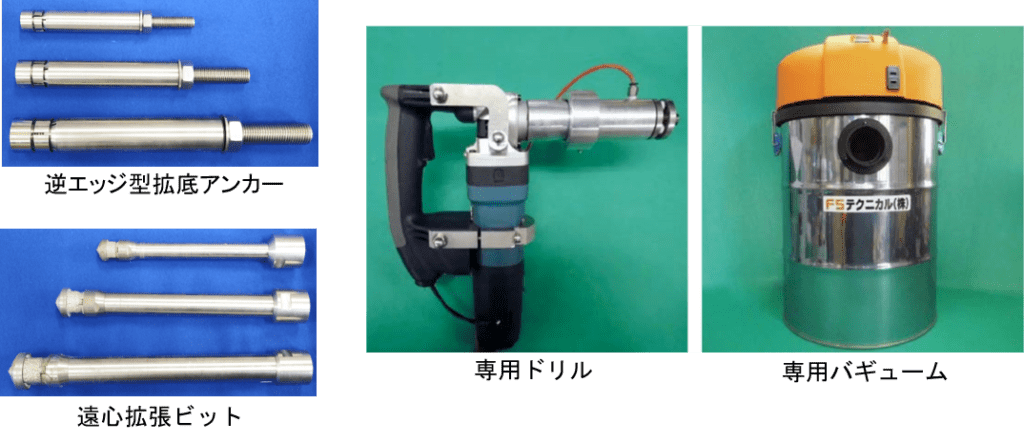

逆エッジ型拡底アンカー専用機材

逆エッジ型拡底アンカー専用機材

逆エッジ型拡底アンカー技術データ

割れ対応力は長期許容引張荷重に対する値

品番 材質 穿孔長 穿孔径 拡張径 せん断応力 最大引抜荷重 割れ対応力
SS-M10 SS400 準備中
SS-M12 SS400 132㎜ 21㎜ 28㎜ 31.4kN(ボルト破断) 53kN(ボルト破断) 4.7㎜未満
SS-M16 SS400 176㎜ 27㎜ 36㎜ 61.1kN(ボルト破断) 85kN(ボルト破断) 7.0㎜未満
SS-M20 SS400 220㎜ 33㎜ 44㎜ 98.1kN(ボルト破断) 130kN(ボルト破断) 9.9㎜未満
SS-M22 SS400 準備中
SS-M24 SS400 準備中
超高強度タイプ 認証番号:第19-0002号
SE-M-10 SUS316 準備中
SE-M-12 SUS316 132㎜ 21㎜ 28㎜ 42.3kN(ボルト破断) 65kN(ボルト破断) 4.7㎜未満&
SE-M-16 SUS316 176㎜ 27㎜ 36㎜ 75.8kN(ボルト破断) 118kN(ボルト破断) 7.0㎜未満
SE-M-20 SUS316 220㎜ 33㎜ 44㎜ 114.9kN(ボルト破断) 171kN(ボルト破断) 9.9㎜未満
SE-M-22 SUS316 準備中
SE-M-24 SUS316 準備中

各ボルトの長期許容荷重の範囲内で使用して下さい。※特注生産可能20dまで

※試験条件:供試体Fc18、アンカーボルトSUS316L

逆エッジ型拡底アンカー施工図

逆エッジ型拡底アンカー施工図

亀裂及ひび割れ対応力試験

亀裂及びひび割れ試験機逆エッジ型拡底アンカー亀裂試験機結果


■逆エッジ型拡底アンカーM12のひび割れ試験






■逆エッジ型拡底アンカーM16のひび割れ試験






■逆エッジ型拡底アンカーM20のひび割れ試験



JCAA認証

JCAA認証 逆エッジ型拡底アンカー
