DGアンカー(正式名称:両刃拡底アンカー)

日本建築あと施工アンカー協会認証番号:第19-0002号国土交通省NETIS番号:KT-190010-ADGアンカー(正式名称:両刃拡底アンカー)両刃拡底式アンカーは、建築用吊ボルトや設備関係などの軽量物専用に開発されたアンカーです。1.2本の爪が拡底部の溝に 入り込み抜けない構造と なっている2.施工強度にバラツキがない3.50㎏の荷重で6万回の 揺れ試験でも抜けない

DGアンカー(正式名称:両刃拡底式アンカー)の特長

  • 穿孔径が14.5φの小径であっても15秒で拡底の作業ができる。
  • 打込み作業を電動ドリルで行うため簡単である。
  • 亀裂対応型の商品である。

用途

配管吊り金具取付け・ 軽天工事・空調ダクト取付け ケーブルラック吊り・足場取付け等・外壁材取付け・床支持金具取付け・断熱下地工事等・防音壁取付け・競技場ベンチ固定・外壁石張工事・設備機器設置・看板取付け等

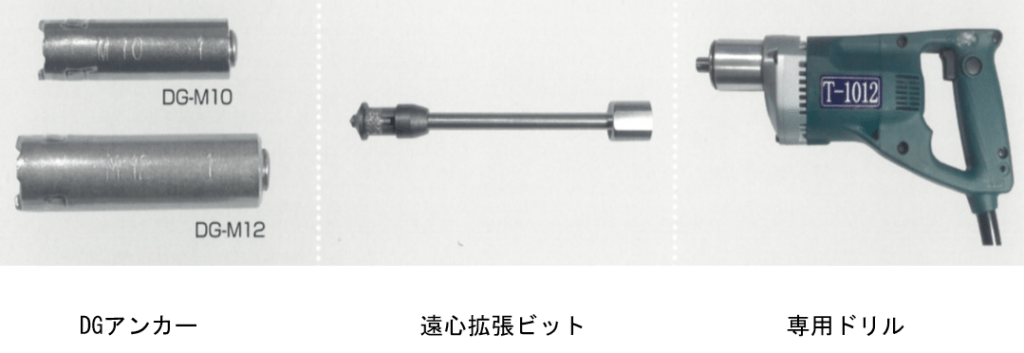

DGアンカー(正式名称:両刃拡底アンカー)専用機材

DGアンカー(正式名称:両刃拡底アンカー)専用機材

DGアンカー(正式名称:両刃拡底アンカー)技術データ

JCAA認定番号:第17-0013号  NETIS認定番号:第KT-190010-A

品番 材質 穿孔長 穿孔径 拡張径 せん断応力 最大引抜荷重 割れ対応力 振り子試験荷重50㎏振幅40㎝
DG-3/8 SS400 55㎜ 14.5㎜ 18.4㎜ 連結するボルトのせん断応力となります 12.5kN 引抜荷重2.3kN
1.8㎜未満
60,000回
異常なし
DG-4/8 SS400 70㎜ 18㎜ 23.7㎜ 連結するボルトのせん断応力となります 20.7kN 引抜荷重3.6kN
2.2㎜未満
60,000回
異常なし
DG-M10 SUS304 55㎜ 14.5㎜ 18.4㎜ 連結するボルトのせん断応力となります 13.9kN 引抜荷重2.3kN
1.8㎜未満
60,000回
異常なし
DG-M12 SUS304 70㎜ 18㎜ 23.7㎜ 連結するボルトのせん断応力となります 23.1kN 引抜荷重3.6kN
2.2㎜未満
60,000回
異常なし

メーカー推奨使用強度:長期許容荷重の20%以下

※試験条件:供試体Fc18、アンカーボルトSUS316L

DGアンカー(正式名称:両刃拡底アンカー)施工図

DGアンカー(正式名称:両刃拡底アンカー)施工図

亀裂及ひび割れ対応力試験

DGアンカー(正式名称:両刃拡底アンカー)ひび割れ試験DGアンカー(正式名称:両刃拡底アンカー)

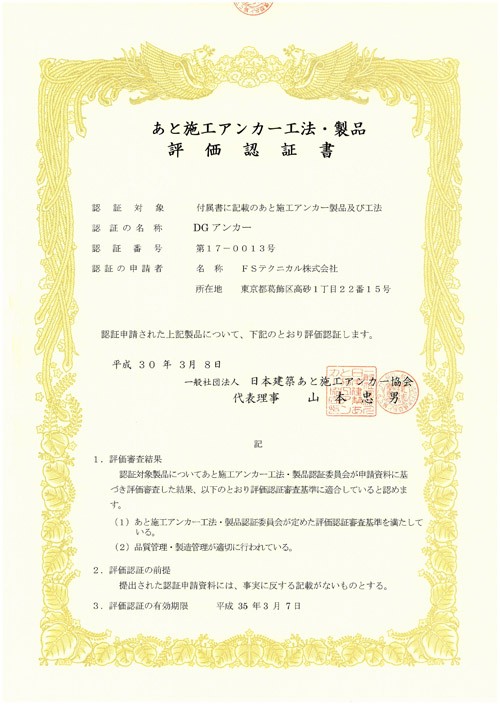

JCAA認証

DGアンカー(正式名称:両刃拡底アンカー)
