逆エッジ型拡底アンカー(フジタ式拡底アンカー)
※フジタ式拡底アンカー(逆エッジ型拡底アンカー)は、日本で唯一、NETISとJCAAの認証を取得しております。
![逆エッジ式拡底アンカー認証番号 日本建築あと施工アンカー協会認証番号:第19-0002号](https://fs-tec.co.jp/home/wp-content/uploads/2020/04/ss-jcaa.jpg)
![フジタ式拡底アンカーNETIS 日本建築あと施工アンカー協会認証番号:第19-0002号](https://fs-tec.co.jp/home/wp-content/uploads/2020/06/se-netis.jpg)
![逆エッジ型拡底アンカー(フジタ式拡底アンカー) フジタ式拡底アンカーの逆エッジ型拡底アンカー1.引抜強度の全てがボルト破断となる2.施工部位に亀裂、割れが生じても抜け出ない3.アンカーボルトが取り替えられる4.孔低の拡張作業が30秒ででき、作業能率が優れている5.火災時の高温化でも強度の低下がしにくい](https://fs-tec.co.jp/home/wp-content/uploads/2020/05/20200513-2.png)
※逆エッジ型拡底アンカーの最大施工可能範囲20d
逆エッジ型拡底アンカーの最大の特長
逆エッジ型拡底アンカーの最大の特長は当然の事ではありますが、Fc18Nのコンクリート躯体であっても確実にボルト破断に到達します。
さらに、逆エッジ型拡底アンカーの拡底機能は下図のように開脚型拡底刃が引抜き荷重(開口部)の方向に向って開く機構です。
もし、アンカーの施工部位に割れや裂け目が発生しても、その幅に応じて逆エッジ型拡底アンカーの開脚型拡底刃が追従して開く機能を備えております。
開脚型拡底刃の開脚幅=R1+R2
M-12:R1+R2=16㎜
M-16:R1+R2=20㎜
M-20:R1+R2=28㎜
用途
トンネル照明設備・換気設備・非常設備・放送設備・可変式道路情報板設備・高速規制標識設備・CCTV設備・計測設備・移動無線設備・視線誘導設備・遮音壁・裏面吸音板・標式・検査路・排水管・落下防止柵・中央分離帯転落防止柵・その他

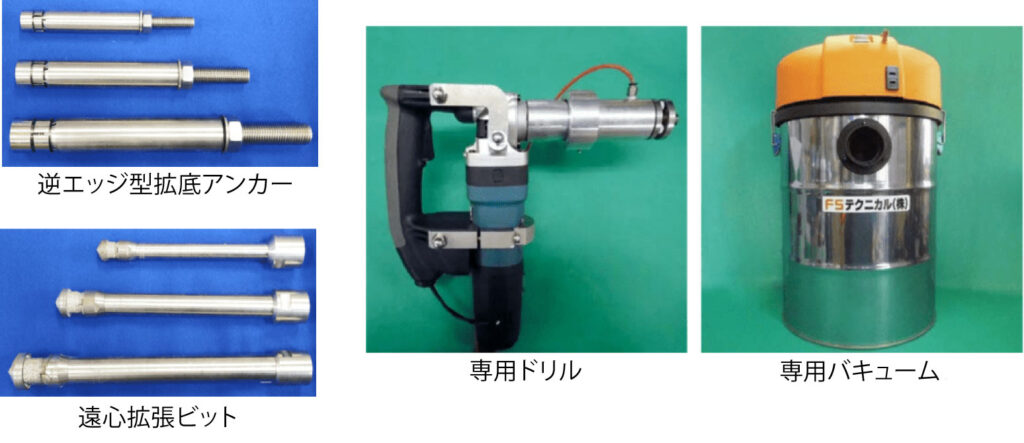

逆エッジ型拡底アンカー専用機材
![逆エッジ型拡底アンカー専用機材 フジタ式拡底アンカーの逆エッジ型拡底アンカー専用機材、遠心拡張ビット、専用ドリル、専用バギューム](https://fs-tec.co.jp/home/wp-content/uploads/2020/05/20200513-7.png)
逆エッジ型拡底アンカー技術データ
※割れ対応力は長期許容引張荷重に対する値
品番 | 材質 | 穿孔長 | 穿孔径 | 拡張径 | せん断応力 | 最大引抜荷重 | 割れ対応力 |
---|---|---|---|---|---|---|---|
SS-M10 | SS400 | 準備中 | ー | ー | ー | ー | ー |
SS-M12 | SS400 | 132㎜ | 21㎜ | 28㎜ | 31.4kN(ボルト破断) | 53kN(ボルト破断) | 4.7㎜未満 |
SS-M16 | SS400 | 176㎜ | 27㎜ | 36㎜ | 61.1kN(ボルト破断) | 85kN(ボルト破断) | 7.0㎜未満 |
SS-M20 | SS400 | 220㎜ | 33㎜ | 44㎜ | 98.1kN(ボルト破断) | 130kN(ボルト破断) | 9.9㎜未満 |
SS-M22 | SS400 | 準備中 | ー | ー | ー | ー | ー |
SS-M24 | SS400 | 準備中 | ー | ー | ー | ー | ー |
超高強度タイプ 認証番号:第19-0002号 | |||||||
SE-M-10 | SUS316 | 準備中 | ー | ー | ー | ー | ー |
SE-M-12 | SUS316 | 132㎜ | 21㎜ | 28㎜ | 42.3kN(ボルト破断) | 65kN(ボルト破断) | 4.7㎜未満& |
SE-M-16 | SUS316 | 176㎜ | 27㎜ | 36㎜ | 75.8kN(ボルト破断) | 118kN(ボルト破断) | 7.0㎜未満 |
SE-M-20 | SUS316 | 220㎜ | 33㎜ | 44㎜ | 114.9kN(ボルト破断) | 171kN(ボルト破断) | 9.9㎜未満 |
SE-M-22 | SUS316 | 準備中 | ー | ー | ー | ー | ー |
SE-M-24 | SUS316 | 準備中 | ー | ー | ー | ー | ー |
※各ボルトの長期許容荷重の範囲内で使用して下さい。※特注生産可能20dまで
※試験条件:供試体Fc18、アンカーボルトSUS316L
逆エッジ型拡底アンカー施工図
![逆エッジ型拡底アンカー施工図 フジタ式拡底アンカーの逆エッジ型拡底アンカー施工図1.下穴穿孔2.遠心ビット挿入3.孔の最深部拡底4.孔の最深部拡底状況5.拡底幅の確認6.アンカー挿入7.アンカー拡張](https://fs-tec.co.jp/home/wp-content/uploads/2020/04/se-0430-2.jpg)
亀裂及ひび割れ対応力試験
![亀裂及びひび割れ試験機 フジタ式拡底アンカーの逆エッジ型拡底アンカー亀裂及ひび割れ対応力試験](https://fs-tec.co.jp/home/wp-content/uploads/2020/04/testmain.jpg)
![逆エッジ型拡底アンカー亀裂試験機結果 フジタ式拡底アンカーの逆エッジ型拡底アンカーひび割れ試験結果](https://fs-tec.co.jp/home/wp-content/uploads/2020/04/se-test-main.png)
■逆エッジ型拡底アンカーM12のひび割れ試験
■逆エッジ型拡底アンカーM16のひび割れ試験
■逆エッジ型拡底アンカーM20のひび割れ試験
JCAA認証
